Технические характеристики электропечи вакуумной |
|
| Электровакуумные печи для обжига керамических масс |
Электропечь вакуумная малогабаритная с программным регулированием температуры ЭВП АВЕРОН Регистрационное удостоверение N ФСР 2007/00137 от 05.06.2007 Малогабаритная электрическая вакуумная печь АВЕРОН ЭВП КЕРАМИК (ТУ 9452-001-25014322-2007) с программным регулированием температуры предназначена для программируемой термообработки изделий из фарфора и керамики габаритами до 80х80х40 мм в ортопедической стоматологии.ВВЕДЕНИЕ Малогабаритная электрическая вакуумная печь является дальнейшим развитием электровакуумных печей ЭВП АВЕРОН в направлении совершенствования дизайна, конструкции и интерфейса Пользователя. Малогабаритная электрическая вакуумная печь обеспечивает одновременное хранение 100 рабочих программ обжига для 10 керамических масс. В память малогабаритной электрической вакуумной печи занесены параметры программ для наиболее распространенных 8 масс от DeguDent, Vita, Noritake, Ivoclar, Dentsply, HeraCeram. Дополнительно зарезервированы программы с базовыми значениями параметров еще для 2 масс. Вы можете откорректировать параметры любой программы обжига или полностью ввести их вновь. Возможность изменять в широком диапазоне параметры рабочих программ позволит Вам производить на данной малогабаритной электрической вакуумной печи обжиг практически всего спектра керамических масс различных Производителей. Легкое и доступное управление по встроенному меню, сопровождаемому справочной информацией, сведет к минимуму Ваши временные затраты на освоение и, собственно, работу с малогабаритной электрической вакуумной печью. Графический дисплей отобразит одновременно все параметры выбранной программы, а также данные о ходе ее выполнения. Пульт дистанционного управления обеспечит удаленное управление работой малогабаритной электрической вакуумной печью, в том числе, с использованием его цифровой клавиатуры. Кабель сопряжения с персональным компьютером и CD с программой записи позволят Вам самостоятельно заменять программное обеспечение малогабаритной электрической вакуумной печью на более совершенные версии, размещаемые на сайте АВЕРОН. Управление функционированием малогабаритной электрической вакуумной печью эффективно ведет цифровая мультипроцессорная система. ХАРАКТЕРИСТИКИ Условия эксплуатации Температура окружающего воздуха 10…35°C Относительная влажность (при 25°С), до 80‰ Основные технические характеристики малогабаритной электрической вакуумной печи
Максимальная температура 1150°CСкорость нагрева 1…100, MAX °C/мин Максимальная продолжительность обжига 60 мин (при температуре свыше 1075°С продолжительность обжига не более 15 минут) Шаг задания температуры 1°С Шаг задания скорости 1°С/мин Электропитание 220/230В 50Гц 6А (автоматика ЭВП: 176…264В) Электропитание внешнего насоса 220/230В 50Гц 1.5А Габариты электровакуумной печи (без пульта управления) 270х440х310 Масса 14 кг КОНСТРУКЦИЯ Основные конструктивные элементы электрической вакуумной печи

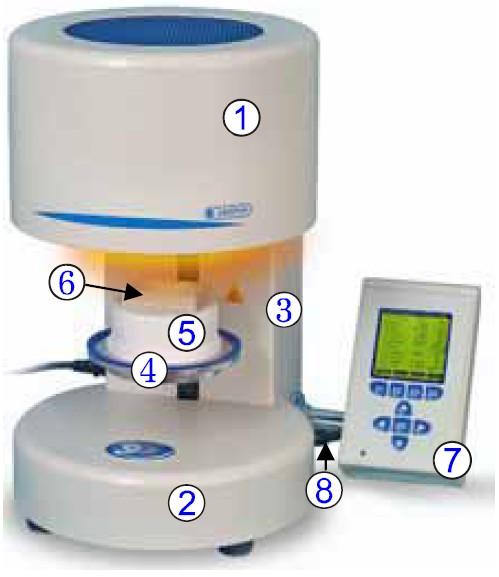

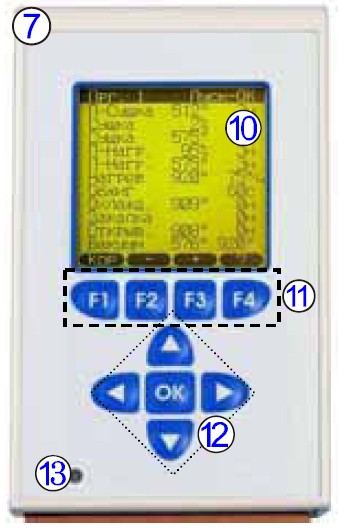

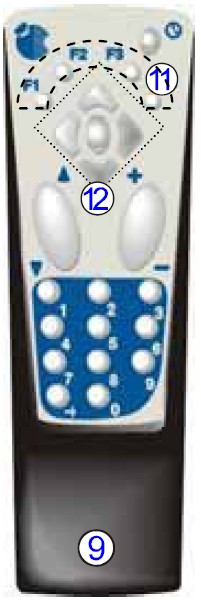

1 Верхний блок с нагревательной камерой2 Основание 3 Стойка 4 Основание для столика 5 Столик 6 Трегер сотовый 7 Пульт управления 8 Разъем подключения пульта управления 9 Пульт дистанционного управления 10 Графический жидкокристаллический дисплей 11 Многофункциональные кнопки F1…F4 12 Кнопки перемещения по меню и многофункциональная ОК - кнопка 13 Окно инфракрасного приемника сигналов пульта дистанционного управления

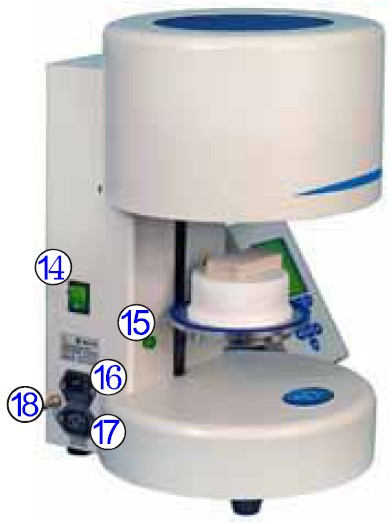

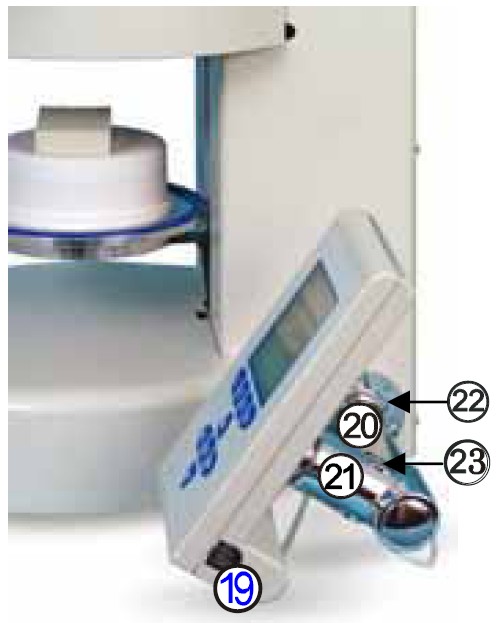

14 Сетевой выключатель I/O15 Индикатор выдачи напряжения на нагревательный элемент 16 Разъем подключения сетевого шнура с отсеком сетевых предохранителей 17 Разъем питания ВН 18 Штуцер подключения шланга ВН 19 Разъем подключения кабеля сопряжения с ПК 20 Кронштейн 21 Держатель 22 Стопорный винт (S3) 23 Монтажный винт (S6) Устройство электрической вакуумной печи В основу работы электрической вакуумной печи положен принцип программного автоматического управления техпроцессами, реализуемый цифровой системой управления на базе RISC-микропроцессора.
Пульт управления 7 предназначен для ввода и отображения информации при функционировании электрической вакуумной печи.Использование пульта дистанционного управления 9 повышает комфортность, обеспечивает оперативное управление приводом, температурой и ввод цифровых параметров. На стойке 3 расположен индикатор 15, отображающий факт выдачи напряжения на нагревательный элемент. На столик 5 и внутреннюю поверхность нагревательной камеры, изготовленных из теплоизолирующего огнеупора, для повышения износостойкости нанесено тонкослойное керамическое покрытие (патент N 2087450). Термопреобразователь первичный расположен на своде камеры обжига.
Камера обжига отделена от нагревателя керамическим экраном.Электропривод вертикального перемещения состоит из мотор-редуктора, каретки с направляющими и ременной передачи и расположен в стойке 3. Вакуумнасос (ВН) вакуумсистемы (ВС) предназначен для создания разрежения в камере электрической вакуумной печи и должен эксплуатироваться в соответствии с его сопроводительной документацией. Разрежение в камере электрической вакуумной печи измеряется электронным датчиком. Программы обжига В электрической вакуумной печи записаны опорные программы: - обжига для 8 масс; - обжига с базовыми значениями параметров. Возможна коррекция Пользователем любой программы с учетом индивидуальных требований. Программы обжига сгруппированы по массам. После выбора массы выбирается программа, относящаяся к обжигаемому слою и имеющая соответствующее ему название. Обновление программного обеспечения электровакуумной печи На CD из комплекта поставки записаны программа SelfProg для обновления-записи программного обеспечения (ПО) электрической вакуумной печи, инструкция по ее установке и использованию, версия ПО Вашей электрической вакуумной печи. Просмотр содержимого CD и работа с ним - по запуску файла run. На сайте АВЕРОН размещаются последние версии программ обновления-записи ПО, таблица взаимозаменяемости ПО и собственно ПО. Прошивка несовместимой версии может привести к неработоспособности электрической вакуумной печи. При необходимости, исходная версия может быть восстановлена по данным с CD. Также на CD записаны программа EVF9.2 CONSOLE для записи или восстановления исходных значений параметров программ обжига в электрической вакуумной печи из Вашего ПК, инструкция по ее установке и использованию, файл с параметрами программ обжига, первоначально записанными в Вашей электрической вакуумной печи. С помощью EVF9.2 CONSOLE Вы можете создавать индивидуальные наборы программ обжига, включая названия масс и самих программ по своему усмотрению. При использовании кабеля ККС 2.0 сопряжения с USB-портом ПК необходимо установить драйвер порта Virtual_USB. Все программы, инструкции по их использованию и данные к ним размещены на сайте АВЕРОН. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Для электрической вакуумной печи установлены следующие виды ухода и техобслуживания: ежедневный, выполняемый персоналом, эксплуатирующим электрическую вакуумную печь, и содержащий операции очистки наружных поверхностей электрической вакуумной печи от пыли влажной мягкой тканью (губкой) или дезинфекции (дезинфицирующие растворы в соответствии с МУ-287-113). Затекание растворов в конструкцию электрической вакуумной печи, пультов управления или вакуумнасоса недопустимо; полугодичный, выполняемый техперсоналом, и содержащий операции ежедневного обслуживания, визуальной проверки состояния нагревательной камеры, столика и термопары. При необходимости, очистить поверхность уплотнительного кольца столика-основания спирто-бензиновой смесью, затем нанести небольшое количество талька во избежание "прилипания" кольца к основанию верхнего блока. Обслуживание вакуумнасоса - согласно прилагаемой к нему техдокументации. ГАРАНТИИ Изготовитель гарантирует соответствие электропечи вакуумной малогабаритной с программным регулированием температуры ЭВП АВЕРОН требованиям действующей технической документации в случае соблюдения потребителем условий эксплуатации, транспортирования и хранения. Гарантийный срок - 2 года со дня продажи, в том числе на нагреватель, но при его наработке не более 2000 ед (оценка наработки см. техническую документацию). Срок службы электрической вакуумной печи - 5 лет. Претензии на гарантию не принимаются при наличии механических повреждений или несанкционированного Изготовителем доступа в конструкцию. |
